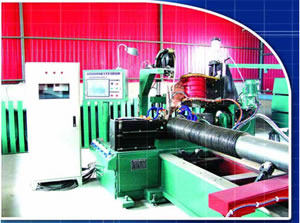

Machine de soudure de tuyaux à ailettes

Cette machine est particulièrement adaptée pour fabriquer les tuyaux à ailettes de différents diamètres.
I. Caractéristiques principales
Contrôle PLC à double inverseur de connexion
Entièrement automatique. Chargement et serrage,alimentation,soudage et déchargement automatiques
Ajustement électrique 3D pour la section de soudage. Ajustement électrique pour la section de support
Rail de la machine en 40Cr,haute qualité
Serrage pneumatique pour tubes,mandrin pneumatique
Équipée avec un arrêt d'urgence et un dispositif anti-chocs
II. Fiche technique
2.1 Longueur de tube à ailettes:14m max
2.2 Diamètre de tube acier:25-220mm
2.3 Feuillard d'acier:0.8-3.5mm d'épaisseur,10-40mm de largeur (pas supérieur au rayon du tube d'acier)
2.4 Hauteur hélicoïdale:4m-50mm,réglage
2.5 Vitesse de l'enroulement en spirale:30m/min (vitesse linéaire d'alimentation de la bande)
2.6 Longueur non soudée du tube d'acier:pas plus que 20mm
2.8 Tolérance de hauteur hélicoïdale: +/-0.1mm
2.9 Vitesse du mandrin:0-350 tour par minute
2.10 Puissance de soudage haute fréquence:200KVA
2.11 PLC,écran tactile,inverseur,cellules photoélectriques,commutateur d'approche,et réflecteurs de marque Panasonic,originaire du Japon
2.12 Dimensions:environ 30m x 3.5m x 1.7m (L x W x H)
2.13 Tonnage:environ 25T
