Линия поперечной резки листового металла толщиной 12×2000 мм
Эта линия поперечной резки толстого листа используется для выравнивания и резки рулонов стали макс. 12 мм × толщина 2000 мм на стальные пластины требуемой длины. Производственная линия отличается высокой точностью, стабилизацией верхней части и превосходной производительностью. Машина поперечной резки использует систему ПЛК для управления работой всей линии, эксплуатация удобна и проста. Подходящий материал включает нержавеющую сталь, холоднокатаную рулонную сталь и т. д.
Рабочий процесс

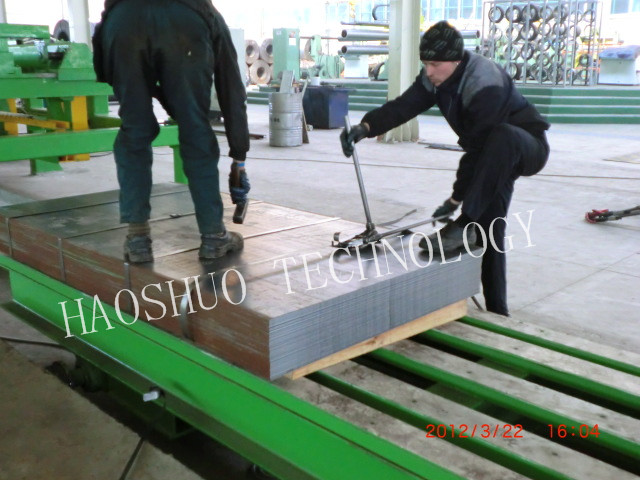

Листовой рулон помещается на загрузочную тележку с помощью подъемника, затем загружается и поднимается в соответствующее положение, и автоматически вталкивается в разматыватель движением тележки. Стальной лист подается в 4-канатный прецизионный правильный станок через направляющее устройство. Отрегулировав правильное устройство для центрирования листа, он проходит в прецизионную выравнивающую и измерительную машину, а затем в режущую машину. Лист режется на требуемую длину, контролируемую ПЛК. Готовые листы транспортируются в укладчик и упорядоченно размещаются.
Преимущества
1. По сравнению с аналогичными продуктами наша линия поперечной резки толстых листов отличается высокой скоростью и превосходной точностью.
2. Благодаря высокому качеству и превосходной эффективности ее скорость может достигать 70 м/мин, а точность полосы может составлять до 0,02 мм.
3. У нас есть профессиональная команда по установке и вводу в эксплуатацию, и они могут решить все проблемы в процессе эксплуатации.
4. Наша линия вышла на ведущий отечественный уровень, и у компании достаточно богатый опыт в производстве линий поперечной резки. 5. Машина для резки по длине соответствует стандартам ISO9001:14000, CE и SGS.
Эксплуатация и внимание
1. Количество операторов должно быть от 2 до 5 человек, и другие люди должны держаться подальше от этого оборудования
2. Вокруг машины должен быть желтый предупреждающий цвет, указывающий на запрещенные места
3. Пожалуйста, тщательно смазывайте шестерни и цепи.
4. Катушка должна быть установлена правильно, чтобы вес был сбалансирован. Тележка для катушки может быть сброшена только после того, как она будет надежно зафиксирована и развернута в разматывателе.
5. Сначала нажмите на головку катушки тяговым роликом, затем откройте упаковку катушки, чтобы головка катушки не отскочила.
6. Операторы не должны стоять на катушке во время работы машины.
7. Не перемещайте катушку напрямую вручную.
8. Немедленно остановите и проверьте узлы машины при обнаружении неисправности. Только после проверки и устранения машина может перезапуститься.
9. Не снимайте и не меняйте цепь. В случае возникновения каких-либо проблем обратитесь к профессиональным техникам. Упаковка и транспортировка
Эта линия резки толстых листов по длине должна доставляться по морю контейнером. Если нет особых требований, эта машина обычно использует открытую упаковку с кабельной проволокой и деревянным бруском, скрепляющими ее. Все устройства должны быть помещены в вспомогательный стальной ящик.
Техническое обслуживание и смазка
1. Проверьте узлы машины резки по длине на предмет ослабления или повреждения, а также проверьте электрические, гидравлические и пневматические детали на предмет неисправностей после завершения работы. Если это так, следует немедленно отрегулировать или отремонтировать.
2. Проверьте, чтобы маслопроводы были гладкими, регулярно заполняйте маслом. (список смазочных материалов)
3. Отключите основное питание, очистите узлы машины после завершения работы.
4. Регулярно проверяйте машину, чтобы убедиться в ее правильной работе.
Параметры линии резки толстых листов по длине
Листовой рулон помещается на загрузочную тележку с помощью подъемника, затем загружается и поднимается в соответствующее положение, и автоматически вталкивается в разматыватель движением тележки. Стальной лист подается в 4-канатный прецизионный правильный станок через направляющее устройство. Отрегулировав правильное устройство для центрирования листа, он проходит в прецизионную выравнивающую и измерительную машину, а затем в режущую машину. Лист режется на требуемую длину, контролируемую ПЛК. Готовые листы транспортируются в укладчик и упорядоченно размещаются.
Преимущества
1. По сравнению с аналогичными продуктами наша линия поперечной резки толстых листов отличается высокой скоростью и превосходной точностью.
2. Благодаря высокому качеству и превосходной эффективности ее скорость может достигать 70 м/мин, а точность полосы может составлять до 0,02 мм.
3. У нас есть профессиональная команда по установке и вводу в эксплуатацию, и они могут решить все проблемы в процессе эксплуатации.
4. Наша линия вышла на ведущий отечественный уровень, и у компании достаточно богатый опыт в производстве линий поперечной резки. 5. Машина для резки по длине соответствует стандартам ISO9001:14000, CE и SGS.
Эксплуатация и внимание
1. Количество операторов должно быть от 2 до 5 человек, и другие люди должны держаться подальше от этого оборудования
2. Вокруг машины должен быть желтый предупреждающий цвет, указывающий на запрещенные места
3. Пожалуйста, тщательно смазывайте шестерни и цепи.
4. Катушка должна быть установлена правильно, чтобы вес был сбалансирован. Тележка для катушки может быть сброшена только после того, как она будет надежно зафиксирована и развернута в разматывателе.
5. Сначала нажмите на головку катушки тяговым роликом, затем откройте упаковку катушки, чтобы головка катушки не отскочила.
6. Операторы не должны стоять на катушке во время работы машины.
7. Не перемещайте катушку напрямую вручную.
8. Немедленно остановите и проверьте узлы машины при обнаружении неисправности. Только после проверки и устранения машина может перезапуститься.
9. Не снимайте и не меняйте цепь. В случае возникновения каких-либо проблем обратитесь к профессиональным техникам. Упаковка и транспортировка
Эта линия резки толстых листов по длине должна доставляться по морю контейнером. Если нет особых требований, эта машина обычно использует открытую упаковку с кабельной проволокой и деревянным бруском, скрепляющими ее. Все устройства должны быть помещены в вспомогательный стальной ящик.
Техническое обслуживание и смазка
1. Проверьте узлы машины резки по длине на предмет ослабления или повреждения, а также проверьте электрические, гидравлические и пневматические детали на предмет неисправностей после завершения работы. Если это так, следует немедленно отрегулировать или отремонтировать.
2. Проверьте, чтобы маслопроводы были гладкими, регулярно заполняйте маслом. (список смазочных материалов)
3. Отключите основное питание, очистите узлы машины после завершения работы.
4. Регулярно проверяйте машину, чтобы убедиться в ее правильной работе.
Параметры линии резки толстых листов по длине
| Raw material | CR, HR, galvanized steel |
| Thickness | 3 to 12mm |
| Width | 2000 mm or as per need |
| Work speed | 0-20M/min(adjustable) |
| Gauge length | 12 meter |
| Length accuracy | ±3mm(L=6000mm) |
| Diagonal accuracy | ±3mm(L=60000mm) |
| Leveling accuracy | ≤2mm/m2 |
| Total power | approx. 160kW |
| Weight | about 70 tons |
| Installation dimension | 30M × 10M × 3M (L × W × H) |
| Electricity power supply | 380V, 50Hz, three phase, or as per your standard |
| Paint of the machine | main body in green, safety area in yellow (or according to Buyer’s demands) |
