Линия для производства радиаторов
Описание

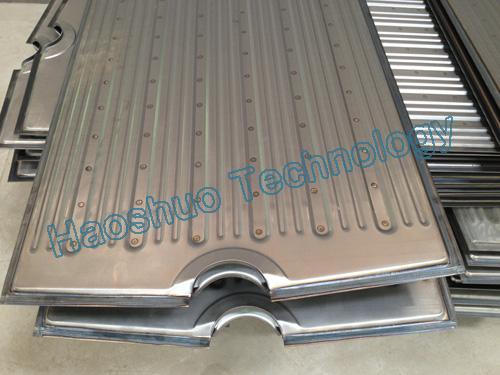

Линия для производства радиаторов предназначена для изготовления радиаторов трансформаторов различных параметров – шириной 535мм, 520мм, 480мм, 460мм, 320мм, 310мм и расстоянием между центрами патрубков от 500мм до 4000мм. Линия отличается высокой степенью автоматизации, высоким качеством профилирования и высокой эффективностью.
Рабочий процесс
Автоматическое разматывание – профилирование – гидравлическая штамповка и резка – точечная сварка – шовная сварка – сварка панелей – обрезка кромок – обрезка верхушек – выгрузка.
Характеристики
1. Оборудование для производства радиаторов обладает полной автоматизацией и качеством мирового уровня.
2. Среди основных преимуществ данного оборудования можно выделить высокую производительность, низкие трудовые затраты и способность производить продукцию разных параметров.

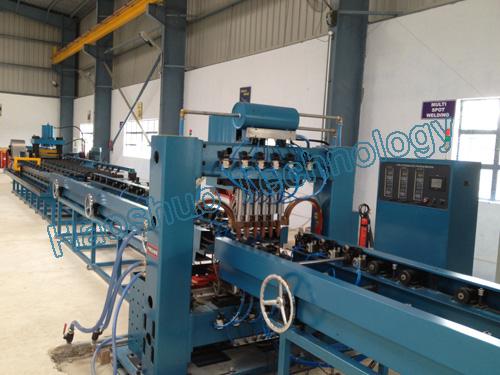

3.Весь процесс сварки контролируется с помощью ПЛК. Качество и эффективность сварки очень высоки.

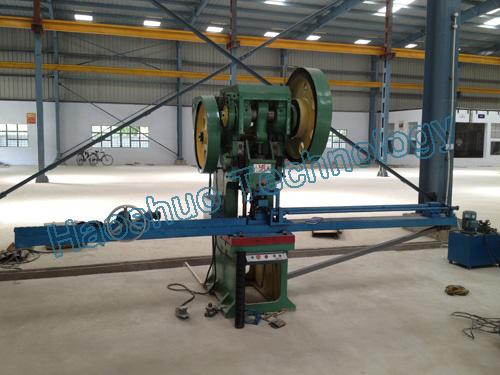

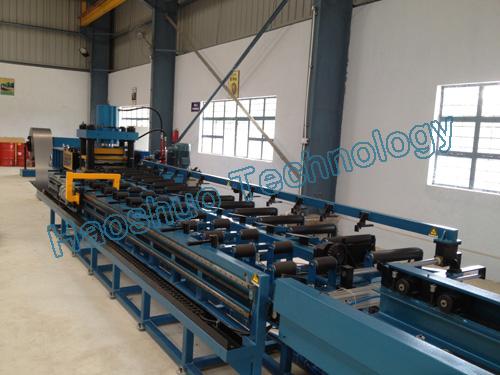

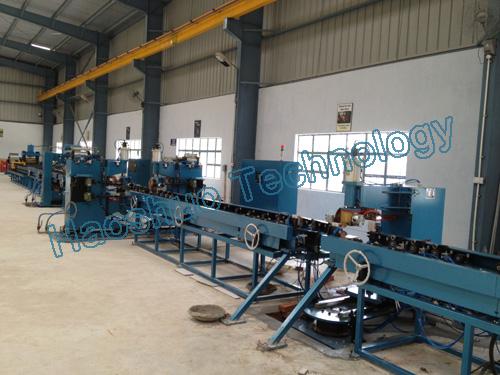

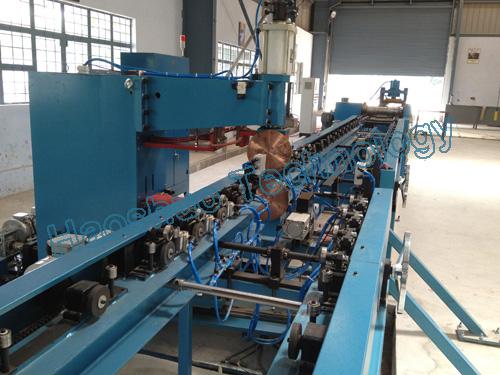

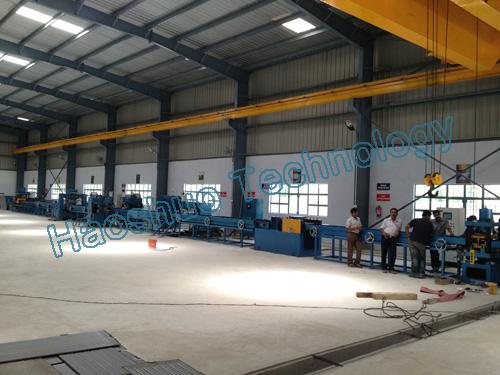

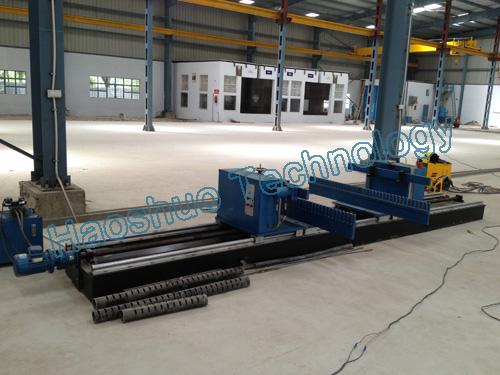

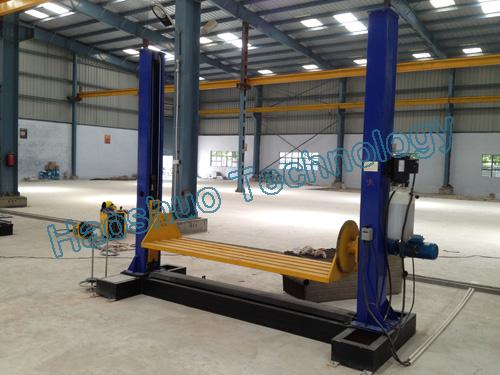

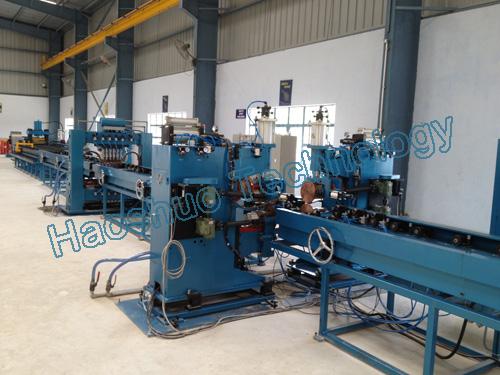

4.Линия для производства радиаторов состоит из автоматического разматывателя, профилегибочной машины, правильной машины, маслоотжимного пресса, пресс-формы, серии сварочных машин, ножниц для обрезки кромок, режущего устройства, конвейера для продукции, пневматической системы, гидравлической системы и электрической системы.
Эксплуатация
Оборудование для производства радиаторов управляется автоматически с помощью ПЛК. Для запуска производства достаточно лишь ввести нужные параметры в систему.
Техническое обслуживание
Необходимо регулярно смазывать пневматическое устройство, маслоотжимный пресс и т.д. Линия состоит из многих компонентов, потому рекомендуется регулярно проверять состояние каждого компонента.
Упаковка и транспортировка
Доставка линии для производства радиаторов осуществляется в контейнере по морю.
Технические характеристики оборудования для производства радиаторов
Параметры | Данные | |
Стандартная ширина панелей | 310мм, 320мм, 460мм, 480мм, 520мм, 535мм, и др. | |
Длина панелей | 500-4000мм | |
Допуск по длине | ±1.0мм | |
Рабочее давление | Положительное давление≥ 0.15МПа, отрицательное давление ≥ 133кПа, без деформации | |
Материал панелей | Холоднокатаная сталь ST12, SPCC, DC01, 1.0-1.2мм | |
Общая мощность | около 315кВт | |
Общие размеры линии | 46.5м X 3.5м | |
Масло | Толщина стали 1.0мм | ≥ 11мм |
Толщина стали 1.2мм | ≥ 11.5мм | |
Количество каналов для теплоносителя | Панель 310мм, 320мм | 3 |
Панель 460мм, 480мм | 5 | |
Панель 520мм, 535мм | 6 | |
Ширина рулонного металла для производства панелей | Панель 310мм | 325мм |
Панель 460мм | 475мм | |
Панель 520мм | 535мм |
