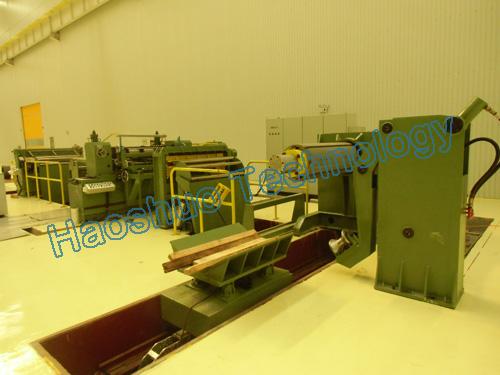

Линия продольной резки электротехнической стали
Описание
Линия резки электротехнической стали предназначена для продольного раскроя рулонов электротехнической стали или текстурированной холоднокатаной электротехнической стали. Данная линия является важнейшим оборудованием в производстве трансформаторов.
Характеристики линии резки трансформаторной стали
1. Толщина электротехнической стали: 0.15 -0.5мм
2. Ширина рулона: 1000-1250мм.
3. Высокая точность и высокая рабочая скорость.
4. Скорость продольной резки достигает 60м/мин, точность резки – до 0.1мм.
Эксплуатация
1. Количество операторов: от 2 до 5. Остальные работники не должны допускаться до управления оборудованием.
2. Место расположения линии резки электротехнической стали должно ограждаться желтой лентой в качестве предупредительного знака; вход за линию запрещен.
3. Регулярно смазывайте зубчатое зацепление и цепи.
4. Следует обратить внимание на правильную установку рулона в целях сохранения баланса. Загрузочную тележку можно
перенастроить после того, как рулон подан на разматыватель.
5. Перед распаковкой рулона надежно зафиксируйте головку рулона с помощью прижимного ролика ведущей пары.
6. Оператору запрещено стоять на рулоне во время работы линии резки трансформаторной стали.
7. Запрещено перемещать рулон руками.
8. При малейшем сбое в работе немедленно остановите машину для осмотра. Возобновляйте работу линии только после полного осмотра и исправления ошибки.
9. Не размыкайте и не изменяйте электрическую цепь. В случае проблемы проконсультируйтесь с техническими специалистами.
Техническое обслуживание
Проверяйте компоненты линии резки электротехнической стали на наличие повреждений и слабых креплений. Проверяйте смазочные трубки – масло должно подаваться регулярно. Проверяйте электрические, гидравлические и пневматические детали на наличие неисправностей каждый раз после окончания работы. В случае неисправности деталь следует немедленно отрегулировать или отремонтировать. После окончания работ отключите составные части линии от сети и выполните очистку..
Упаковка и транспортировка
1. Доставка линии резки трансформаторной стали осуществляется в контейнере по морю.
2. Если не оговорено иначе, линия упаковывается в упаковку, укрепленную стальной проволокой и деревянными подкладками.
3. Все устройства помещаются в стальную коробку для аксессуаров.
Технические характеристики линии резки электротехнической стали
Параметры | Показатели |
Толщина стали | 0.15-0.5мм |
Диаметр рулона | Φ480-Φ520мм |
Макс. ширина рулона | 1250мм |
Вес рулона | 5-8т |
Диаметр вала дисковых ножей для продольной резки | Φ125мм |
Внешний диаметр ножей | Φ250мм |
Ширина полосы | 20-1250мм |
Скорость продольной резки | 50-120м/мин |
Заусенцы | ≤0.02мм |
Прямолинейность | ≤0.2мм/2м |
Допуск по ширине | ±0.1мм |
Количество ножей для продольной резки | 12 комплектов |
Потребление энергии | 55кВт |
Размеры линии | 12.6м×6.5м×2м |
Вес брутто | около 20т |
Источник питания | 380В AC 50Гц |
